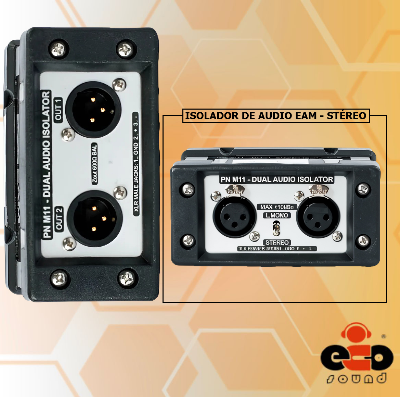

Ficha Técnica – Isolador & Splitter Passivo EAM PN M11

Aplicação
- Isolamento elétrico entre equipamentos de áudio (mesas, processadores, amplificadores).
- Evita circulação de correntes indesejadas (loops de terra) que causam ruídos e interferências.
- Pode ser usado como splitter passivo, dividindo o sinal de áudio para diferentes saídas.
Especificações Técnicas
- Impedância de entrada: 600
- Impedância de saída: 600
- Tensão de isolação: 250 Vac
- Atenuação (perda de inserção): 0,5 dB
- Resposta de frequência: 20 Hz ~ 22 kHz (±2 dB)
- Chave L MONO: permite somar entradas 1 e 2 para saída OUT 1 sem perda de sinal
- Tipo: Passivo (não necessita de alimentação elétrica)
Estrutura e Dimensões
- Dimensões (AxLxP): 54,9 × 108,2 × 101 mm
- Peso líquido: 0,425 kg
- Construção: gabinete metálico robusto
Recursos
- Protege equipamentos de áudio contra diferenças de potencial de terra.
- Elimina ruídos de “hum” e interferências comuns em ligações entre diferentes sistemas.
- Pode ser usado em estúdios, sonorização de eventos e sistemas de PA.

Resumo: O EAM PN M11 é um isolador e splitter passivo de áudio que garante segurança elétrica e qualidade de sinal em sistemas profissionais, evitando ruídos e protegendo os equipamentos.
